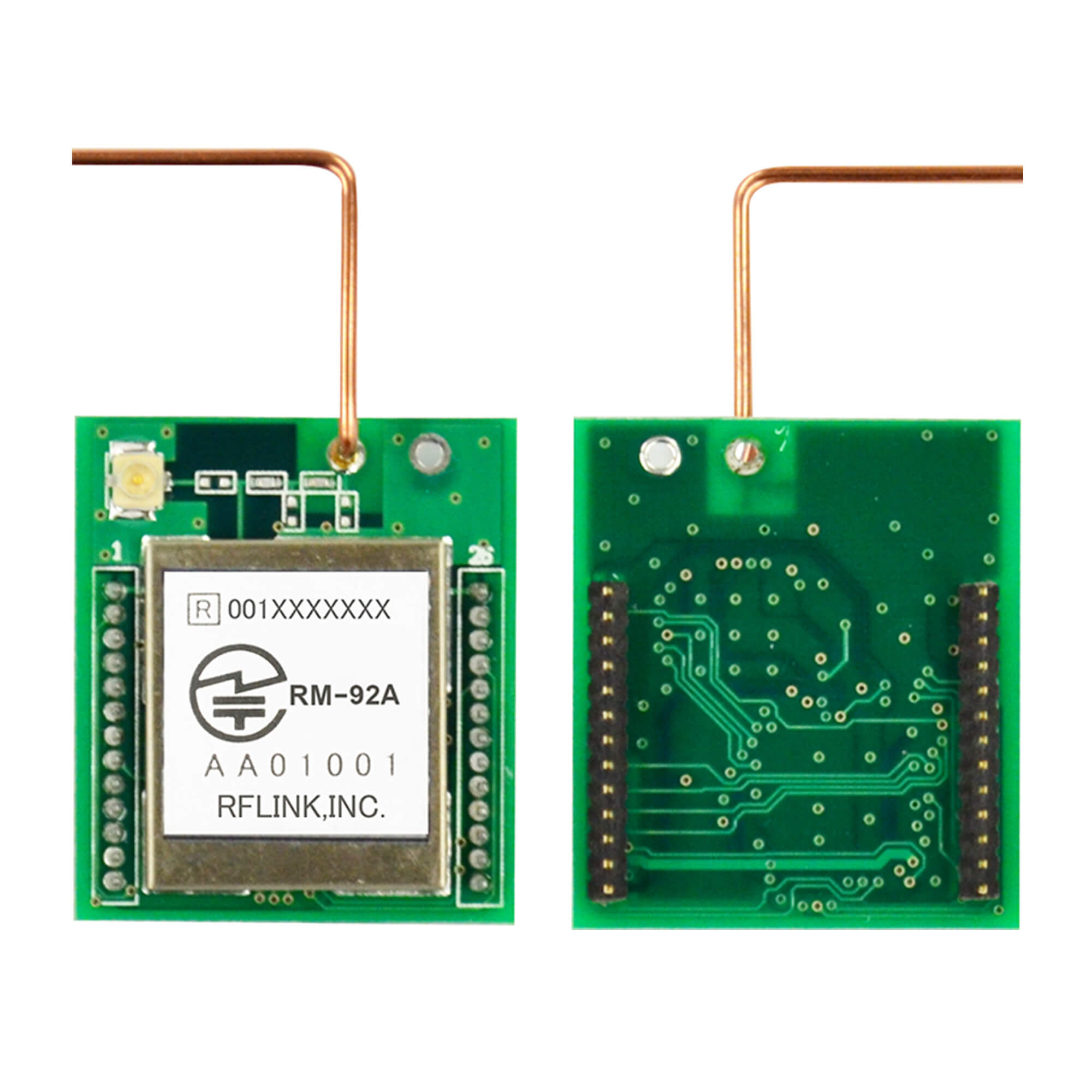

通信モジュール ワイヤーアンテナタイプ

RM-92Aシリーズ RM-92AN

ISOトリプル取得

国際認証基準:グリーンハウスは、「ISO14001」「ISO27001」「ISO9001」の各種国際認証基準をトリプル取得。
安心・安全・高品質な製品をお届けします。

製品特長
対応
仕様


RF部仕様
周波数帯 920MHz
最大送信出力 +13dbm(約20mw)
受信感度 -137dbm
無線規格 独自規格/IEEE802.15.4g準拠
変調方式 LoRa/FSK/GFSK(GFSKは開発中)
チャンネル数 38
消費電力 送信時 28mA
受信時 10.5mA
待機電力 1μA以下
転送速度 292.97~300Kbps
通信距離 約100Km(見通し距離)

プロセッサ仕様
コアプロセッサ ARM CortexM3
内蔵メモリー FlashROM 128KByte
SRAM   16KByte
EEPROM   4KByte
外部 I/F GPIO
PIN設定により、最大21PINまで
ADC (4ch/12bit)
SPI (1ch)
I2C (1ch)
UART (1ch)
動作温度 -25℃~+75℃
保存温度 -40℃~+85℃

外形仕様
重量 約3.1g
外形寸法 W22.0×D26.0×H6.3(mm)
※ワイヤーアンテナ部除く
背面コネクタ 13PINヘッダ(1.27ピッチ)×2

その他
環境 RoHS対応
セキュリティ AES128標準装備
ネットワーク マルチホップ通信標準装備
電波法 工事設計認証

仕様比較

名入れ

製品について

  • 本体サイズ : W90×D33×H10(mm)
  • 容量 : 約29g
  • 生産国 : 韓国
  • パッケージサイズ : W97×D130×H38(mm)
  • 材質 : 基板(グラスファイバー・銅) 筐体(PC)

■ docomo/auのmicroSIMに対応したLTE USBドングル
■ パソコンのUSB接続すればどこでもインターネットに接続
■ バッテリーレス・コンパクト筐体
■ 不正アクセスし難いUSB接続
■ Webブラウザから簡単設定


名入れについて

印刷
  通常品流用
範囲 名入れ範囲
最小ロット数 100
印刷の種類 シルク印刷



本体色
  基本色 色変更
カラー ブラック 不可



パッケージ
  通常 無地箱 オリジナル
イメージ 通常パッケージ

(オプション)
※最小ロット数は1000となります
サイズ W97×D130×H38(mm)



オプション

・付属商品の追加



  • ※上記の条件以外でも、ご要望によっては対応可能な場合がございます。まずはご相談ください。
    (最小ロット数、印刷、本体色、パッケージ、オプションなど)
  • ※ご注文・ご提案の際は、在庫・納期をご確認の上、ゆとりをもってご注文ください。
  • ※ご注文内容により、最小ロット数や納期が記載と異なる場合がございます。
  • ※通常品流用には、GREEN HOUSEロゴや製品名の有無があり、ロゴの記載がある場合はWネームとなります。


納期について

最短3週~

※製品の在庫状況や印刷・オプションなどの諸条件によって納期が異なります。詳細は事前にお問い合わせください。
※入稿後にデータの修正や変更を行うと納期が遅れますのであらかじめご了承ください。


入稿について

<シルク印刷>
印刷色はPANTONEでご指定ください。写真やグラデーションは印刷できません。

<シール印刷>
印刷色はCMYKでご指定ください。写真やグラデーションも印刷可能です。

<オフセット印刷>
印刷色はCMYKでご指定ください。写真やグラデーションも印刷可能です。

  • ※基本的には弊社でのデザイン、版下制作は承っておりません。データ加工が必要な場合は別途有償にて承ります。
  • ※入稿データはAdobe社「Illustrator」のai形式ファイルでアウトライン化された状態でお願いいたします。
  • ※細かい線や文字は印刷できない場合がありますのでご注意ください。
  • ※素材の材質や色により、印刷色の仕上がりが変わる場合がございます。
  • ※商品によっては、記載してある範囲以外でも対応可能な場合がございますのでお問い合わせください。


お問い合わせフォーム



取扱説明書

型番 名称 ファイル
RM-92Aシリーズ RM-92AN
  • RM-92AN
920MHz通信モジュールデータシート
データシート Ver206-RM-92A-RM-92C_dataSheet.pdf(1.6MB)
RM-92Aシリーズ RM-92AN
  • RM-92AN
920MHz通信ソフトウェア取り扱い説明書(ファームバージョン1.1.9以前)
取扱説明書 SimpleMACstd922-92A_Instruction_manual_rev1_3.pdf(2.2MB) 1.3
RM-92Aシリーズ RM-92AN
  • RM-92AN
920MHz通信ソフトウェア取り扱い説明書(ファームバージョン1.1.10以降)
取扱説明書 instruction manual_SimpleMACstd922-92A-92C_rev2.6.pdf(1.5MB) 2.3
RM-92Aシリーズ RM-92AN
  • RM-92AN
920MHz通信ソフトウェア取り扱い説明書(ファームバージョン2.0以降)
取扱説明書 SimpleMACstd92A-92C_manual_rev2.9.5.pdf(1.9MB) 2.9.5
RM-92Aシリーズ RM-92AN
  • RM-92AN
RM-92A仕様書
仕様書 RM-92A_specs.pdf(359KB)
